TRIFÁSICO

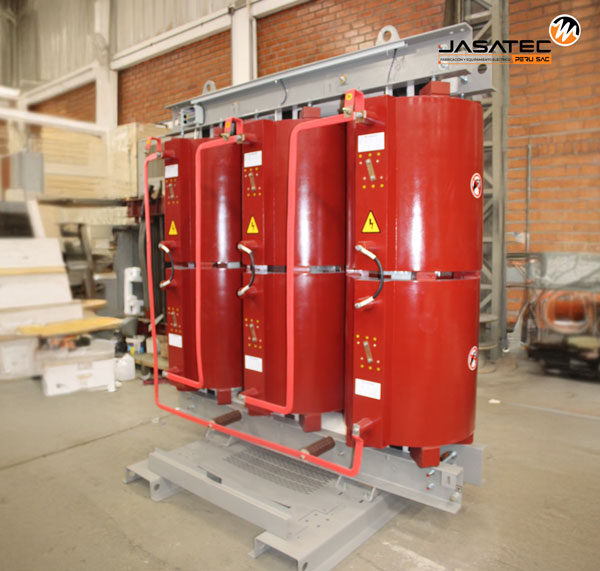

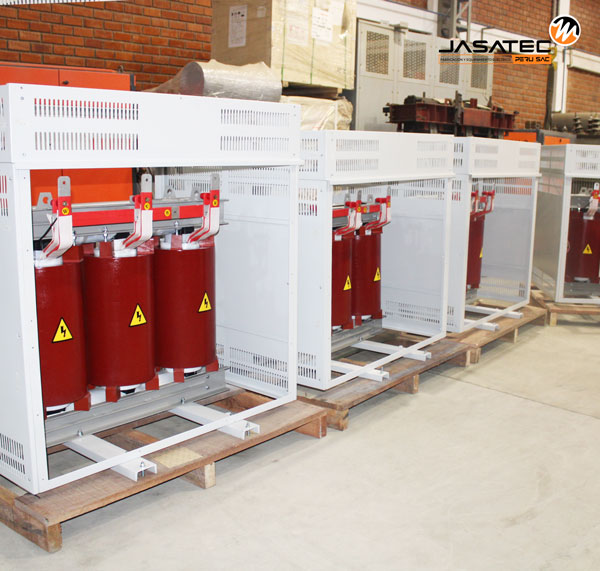

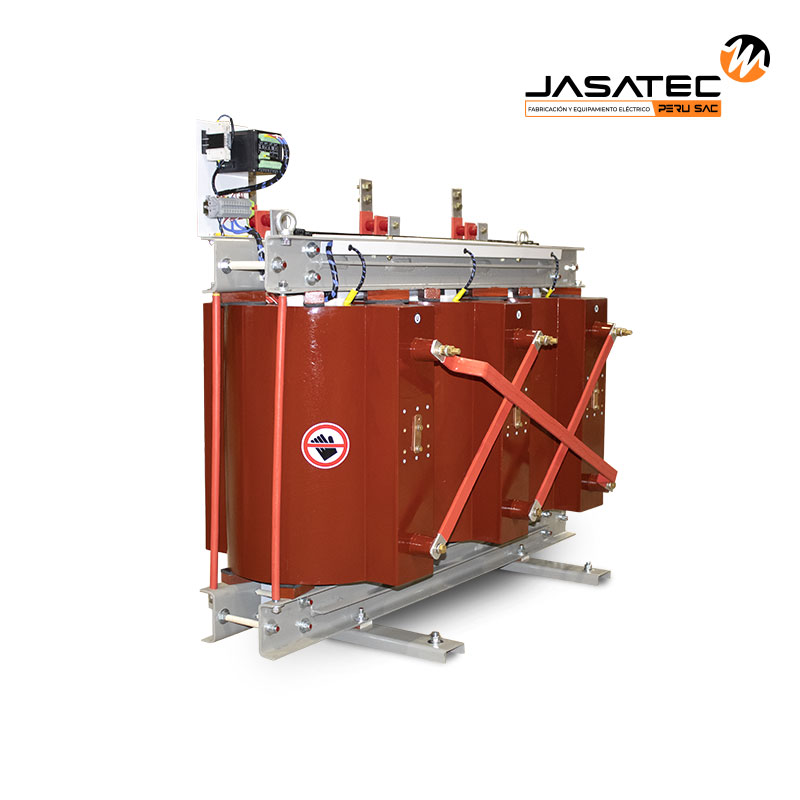

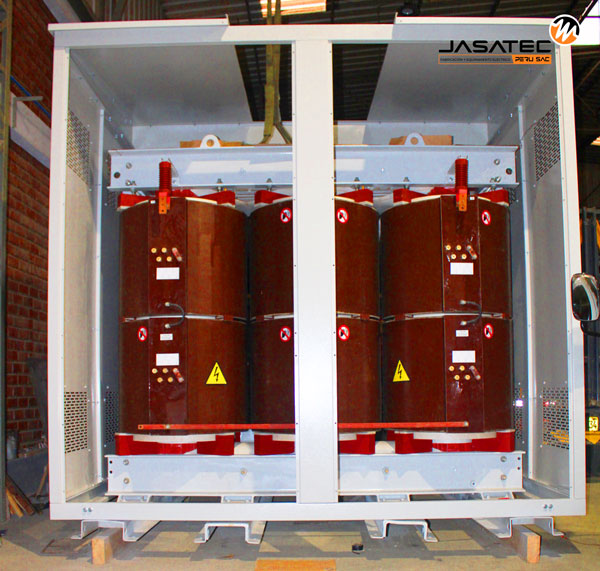

Permiten elevar o reducir la tensión en un sistema o circuito eléctrico de corriente alterna, en subestaciones de uso interior, que tienen alto tránsito de personas y donde se busca la máxima seguridad. Los transformadores secos encapsulados están fabricados con núcleo de acero silicoso de grano orientado, las bobinas pueden ser de aluminio (generalmente) o cobre, la bobina de media tensión esta encapsulada en resina epoxi y la de baja tensión se encuentra impregnada en barniz aislante. Se instalan dentro de un gabinete de protección especialmente diseñado para refrigerar adecuadamente al transformador. Su utilizan en subestaciones cerradas (interior) que se encuentran brindando energía a centros comerciales, hospitales, edificios de oficinas, universidades, hoteles, hospitales, etc. Nuestros transformadores secos encapsulados de media tensión, cuentan con la certificación E2-C2-F1, la cual es requerida para garantizar el correcto funcionamiento y desempeño en situaciones de alta contaminación ambiental, muy bajas temperaturas y comportamiento adecuado frente al fuego.

Beneficios

Mínimo riesgo de incendio, es resistente a altas temperaturas, no propagan la llama Es prácticamente libre de mantenimiento Fácil instalación y montaje Son muy compactos y no necesitan mayores espacios para operar Son ecológicos Mayor tiempo de vida útil Recuperación de la inversión en el tiempo

plicaciones

Se utilizan en subestaciones cerradas (interior) que brindan energía a centros comerciales, hospitales, edificios de oficinas, universidades, hoteles, hospitales, entre otros.

Nuestros transformadores secos encapsulados de media tensión, cuentan con la certificación E2-C2-F1, requerida para garantizar el correcto funcionamiento y desempeño en situaciones de alta contaminación ambiental, temperaturas extremas (+-) y comportamiento adecuado frente al fuego.



Potencia	De 50 hasta 3000 KVA
Tensión Nominal M.T	De 4.16kV hasta 33kV
Número de terminales M.T.	3/4
Tensión Nominal B.T.	0.460 / 0.400-0.231 / 0.398-0.230 / 0.480 kV
Número de terminales B.T.	8 / 7 / 6 / 4 / 3
Grupo de Conexión	Dyn5 – Dyn11 – Dd6 – Dd0 – Yd5 – Yyn6 – Yyn0
Frecuencia	50 / 60 Hz
Conexión	Delta / Estrella
CARACTERÍSTICAS CONSTRUCTIVAS Y AMBIENTALES
Grado de Protección	IP00 / IP21
M.T. Encapsulado	Si
B.T. Encapsulado	Si/ No
Instalación	1000 – 4500 msnm
Normas para diseño, fabricación y pruebas	IEC 60076-11 / ANSI IEEE C57.12.04
